Выбирая прицелы для винтовки, вы наверное уже заметили, что в основном существуют две системы измерения высоты и регулировки скорости ветра: МРАД (MIL) и MOA. В нашей статье мы поможем разобраться, в чем различия этих двух систем и как их использовать.

Что такое MIL и MOA?

Коротко: МРАД (MIL) означает Миллирадиан, а MOA – минута угла. Обе эти единицы представляют собой изображение угла внутри круга, но отличаются по размеру.

Теперь подробнее:

Что такое МОА.

Начнем с MOA- это самая популярная система измерения среди стрелков в США. MOA составляет 1/60 от одного градуса. Например, один час делится на 60 минут, 1 градус делится на 60 минут угла, а 1 минута угла равна 1 МОА. Посмотрите на рисунок 1 для справки.

Но что означает MOA в терминах расстояния?

Если вы используете ярды, то 1 МОА приблизительно равен 1 дюйму (1,047 дюйма) на расстоянии 100 ярдов, 2 дюймам на расстоянии 200 ярдов и так далее; если вы используете метры, то 1 МОА приблизительно равен 2,9 см на расстоянии 100 м, 5,8 см на расстоянии 200 м и так далее. Посмотрите на рисунок 2 для справки.

Как вносить поправки в МОА.

При использовании прицелов MOA вы могли заметить: 1 щелчок = 1/4 MOA @ 100yd на крышке барабанчика поправок. Что это значит?

1/4 МОА – это 1/4 дюйма на расстоянии 100 ярдов. Таким образом, если высота удара пули составляет дюйм на расстоянии 100 ярдов, вам нужно отрегулировать на 4 нажатия вниз, чтобы исправить это. Итак, если пуля падает на 4 дюйма на расстоянии 200 ярдов, это означает, что стрелку нужно отрегулировать 2 MOA, 8 щелчков вверх, чтобы исправить это.

Когда вы знаете, куда упадет ваша пуля, вы можете внести соответствующие коррективы, чтобы убедиться, что ваша цель будет поражена в следующий раз. Возьмем верхний пример: на расстоянии 200 ярдов 1 МОА равен 2 дюймам, поэтому падение пули на 4 дюйма означает, что она падает на 2 МОА, поэтому нам нужна корректировка на 2 МОА.

Итак, формула MOA для корректировки была бы такой:

Падение пули в дюймах/МОА дистанции = МОА корректировок

Теперь рассмотрим что такое МРАД (MIL)

МРАД (MIL)

МРАД расшифровывается как миллирадиан и представляет собой 1/1000 радиана, в основном используется в военных и тактических высокоточных оптических прицелах. Эта система измерения популярна в России, поскольку легче привязывается к метрам. Знаете ли вы, что такое радиан?

Итак, радиан – это единица измерения угла, равная углу в центре окружности, длина дуги которой равна радиусу. Радиан содержит 1000 миллирадиан, поэтому 1 МРАД равна 1/1000 радиана. При 1 радиане длина равна радиусу окружности (вашей дистанции стрельбы), таким образом, при 1 МРАД длина равна 1/1000 вашей дистанции стрельбы. Пожалуйста, ознакомьтесь с рисунком 3 для справки.

Сколько стоит 1 МРАД на определенном расстоянии? Как я только что упомянул, 1 МРАД равен 1/1000 от любой дистанции стрельбы. Таким образом, 1 МРАД – это 1 метр на расстоянии 1000 метров, или 1 МРАД – это примерно 10 см на расстоянии 100 м, 20 см на расстоянии 200 м и так далее. Аналогично, 1 МРАД равен приблизительно 3,6 дюйма на расстоянии 100 ярдов, 7,2 дюйма на расстоянии 200 ярдов и так далее. Посмотрите на рисунок 4 для справки.

Как делать поправки в МРАД.

Итак, если значение щелчка прицела равно 1/10 МРАД, это означает, что если ваш POI (точка попадания) на 10 см выше, чем ваш POA (точка прицеливания) на расстоянии 100 м, вам нужно уменьшить его на 10 щелчков. Если вы хотите измерить расстояние или размер цели с помощью сетки в МРАД, вот формула:

Для измерения дистанции: (размер цели в см. Х 10) / размер в МРАД = дистанция в метрах

Для измерения размера: (дистанция в метрах Х размер в МРАД) / 10 = размер в сантиметрах

Итог:

Итак, покупатели нам часто задают вопрос: какая система измерения лучше? МОА или МРАД?

Это скорее дело привычки. Если вы привыкли к имперской системе, то, возможно, найдете более подходящую для себя сетку в МОА; если вас устраивает метрическая система, то вы можете выбрать МРАД.

Наши покупатели часто задаются вопросом “Что такое фокальная плоскость в прицеле и какой прицел лучше выбрать?” Хоть в интернете сейчас множество статей на эту тему попробуем еще раз ответить на этот вопрос и показать наглядно.

Итак для начала приведем схематически конструктивные особенности оптических прицелов для, построенных по схеме: “сетка в 1м фокале” и “сетка во 2м фокале”.

Преимущества расположения прицельной сетки в 1 фокальной плоскости (FFP):

• все центры оптических компонентов прицела, постоянно находятся на оптической оси. При этом, линзы оборачивающей системы и коллектив имеют надежное “глухое” крепление внутри прицела.
• Стрелoк смещает с оптической оси, только каретку с оправой прицельной сетки в 2х направлениях, при настройке углов прицеливания и введении боковых поправок. Остальные оптические элементы прицела, всегда находятся в центре оптической оси.
• При таком положении оптических компонентов, расчетные оптические характеристики всегда стабильны и оптические аберрации/искажения изображения/ сведены к минимальным расчетным.
• Внутренние компоненты таких прицелов, в наименьшей степени, подвержены воздействию разрушительным силам отдачи.

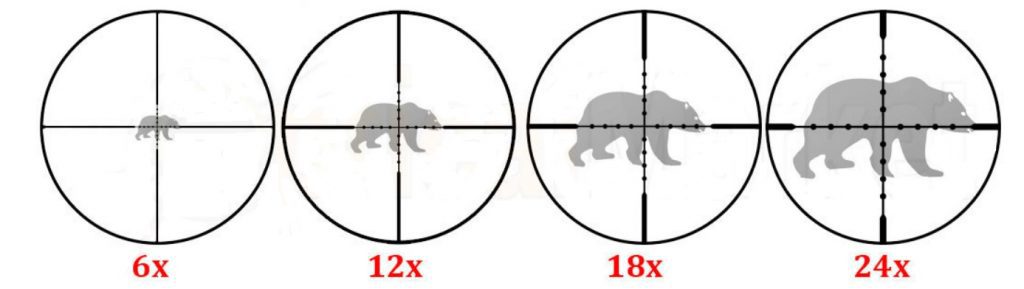

Что это нам дает на практике при взгляде в оптический прицел?

В случае если сетка расположена в первой фокальной плоскости (находится перед оборачивающей системой), с изменением увеличения прицела с помощью кольца трансфокатора, пропорционально масштабируется и сама сетка.

При этом калибровка (угловые размеры) прицельной сетки остается одинаковой при любых увеличениях. Угловые размеры всегда верны. Таким образом, прицелы с такой сеткой удобно использовать для определения дистанций на любых кратностях, введения поправок стрельбы по баллистическим таблицам. Прицелы FFP рекомендуется выбирать для тактической стрельбы и стрельбы на дальние дистанции. Постоянный угловой размер элементов сетки (Mil/MOA) на всем диапазоне увеличений обеспечивает большую гибкость, маневренность в разных ситуациях.

Примеры прицелов в первой фокалке (FFP)

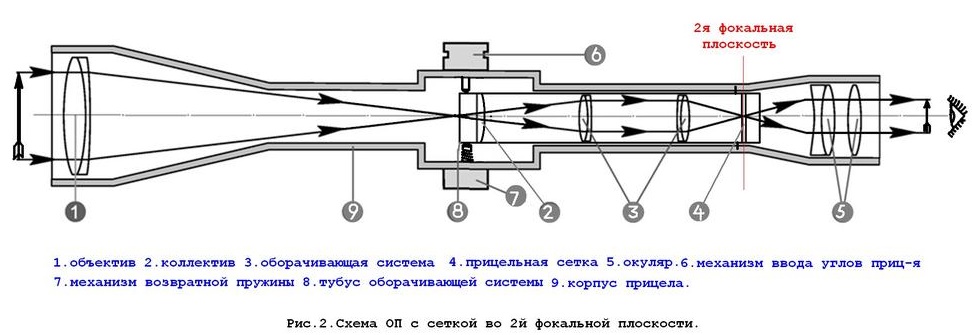

Расположение прицельной сетки во второй фокальной плоскости (SFP):

• Постоянно, на оптической оси таких ОП находятся, только объектив окуляр и центр перекрестья прицельной сетки.
• При установке стрелком углов прицеливания и введении им боковых поправок, внутренний подвижный тубус с закрепленными внутри него коллективом и линзами оборачивающей системы смещается от центра оптической оси в 2х направлениях. Причем, центр оптической оси элементов тубуса, т.е. оборачивающей системы вместе с коллективом, наклоняется к базовой оптической оси прицела под некоторыми углами в 2х направлениях.
• Такое положение внутренних элементов относительно базовой оптической оси всего прицела,вносит дополнительные аберрации. Компенсировать данный недостаток прицелов построенных по схеме “сетка во 2м фокале”, возможно обнулением и после этого,- не использованием механизмов поправок, а заменой ввода углов прицеливания и боковых поправок, используя прицельную сетку с оцифрованными милами.

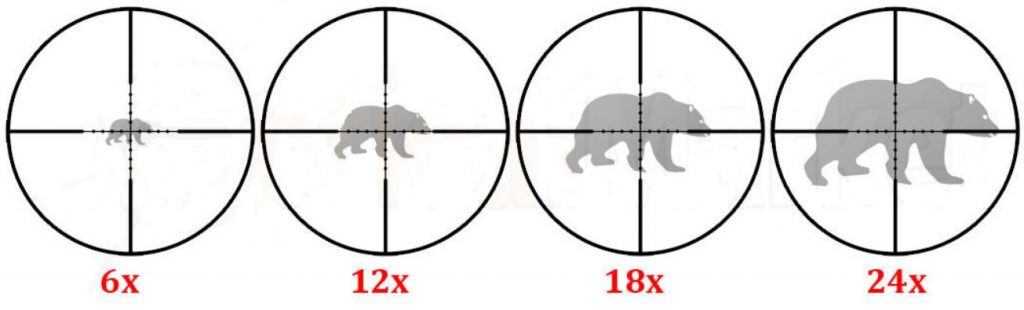

Что нам дает на практике использование сетки во второй фокальной плоскости:

На практике это дает нам то, что расположенная во второй фокальной плоскости сетка (между оборачивающей системой и окуляром) остается неизменно тонкой на всем диапазоне увеличений. Однако же, подвох заключается в том, что откалибрована она лишь для какого-то одного конкретного значения. Как правило, производители прицелов, дорожащие своей репутацией,  в технической спецификации прибора указывают, для какой кратности сетка «верна». Угловые размеры элементов сетки для разных значений увеличения будут иметь разные значения. Поэтому для других кратностей придется воспользоваться методом интерполяции или же носить с собой специальную памятку – табличку со значениями сетки. Правда, стоит обратить внимание и на такой возможный недостаток, что в некоторых моделях увеличение прицела может варьироваться, к примеру, в диапазоне от 3х до 9х, в то время как производитель укажет, что «сетка верна на 10х». А, значит, при выборе любого доступного увеличения без расчетной таблички Вам не обойтись. А ведь случается, что производитель и вовсе не затруднил себя указать, для какого же увеличения справедливы угловые размеры сетки прицела. Тем не менее, еще раз акцентируем внимание на  важнейшем достоинстве SFP сеток, а именно: при стрельбе по мелким объектам – мишеням на больших дистанциях и выборе максимального увеличения сетка остается неизменно тоненькой. И это факт.

Примеры прицелов во второй фокалке (SFP)

Преимущества и недостатки использования прицельной сетки в первой и второй фокалке:

Главным преимуществом прицелов с сеткой во второй фокалке является цена. Как правило прицелы с первой фокальной плоскостью дороже и вы не найдете ни одного подобного прицела средю бюджетников. Поэтому очень важно выбирать производителя который отвечает за свою оптику, при этом не сильно завышает цену на прицелы. Прицелы для загонной охоты с минимальной кратностью вообще не нуждаются в принципе в первой фокальной плоскости, поскольку приближать или увеличивать сетку на большой кратности зачастую не имеет смысла.

Главным недостатком прицелов во второй фокалке является устойчивость к нагрузкам отдачи. Особенно внутренний подвижный тубус оборачивающей системы. Важно чтобы прицелы имели прочный корпус и были устойчивы к нагрузкам, как например прицелы Vortex. Кроме того на прицелы Vortex дается пожизненная гарантия производителя, потому что завод уверен в том что конструкция выдержит нагрузки довольно легко.

Поэтому очень важно выбирать производителя который отвечает за свою оптику, при этом не сильно завышает цену на прицелы. Прицелы для загонной охоты с минимальной кратностью вообще не нуждаются в принципе в первой фокальной плоскости, поскольку приближать или увеличивать сетку на большой кратности зачастую не имеет смысла.

Надеемся мы помогли вам разобраться в вопросе и вы сделаете обоснованный выбор.

Vortex- марка оптики, зарегистрированная в США, штаб квартира так же находится в США. Однако далеко не всю оптику компания производит у себя в Соединенных Штатах. Если вы увидели на коробке “Made in China” или “Made in Filippines” не пугайтесь. Некоторые серии прицелов выпускаются в этих странах. Ни для кого не секрет, что крупные американские и европейские производители давно выпускают свои товары в странах Азии. Касаемо марки Vortex- вся оптика собирается только на лицензионных заводах, после сборки отправляется в штаб-квартиру в США и защищена безлимитной пожизненной гарантией.

Учитывая многочисленность вопросов о стране производства того или иного оптического прибора- приводим полный список того что и где собирает компания Vortex:

Оптические прицелы:

• Серия Razor AMG – США
• Серии Razor, Golden Eagle – Япония
• Серии Viper PST, Viper HST – Филиппины
• Серии Crossfire, Strike Eagle, Venom, Diamondback Tactical FFP (прицелы 4-16х44 и 6-24х50 в первой фокальной плоскости) – Китай

Коллиматорные прицелы:

• Голографический прицел Razor AMG- США
• Коллиматорные прицелы Razor Red Dot- Япония
• Коллиматорные прицелы Venom Red Dot- Филиппины
• Коллиматорные прицелы серий Viper,  Crossfire, Sparc, Strikefire, Spitfire- Китай

Бинокли и зрительные трубы:
Все серии биноклей и зрительных труб, включая Crossfire, Diamondback, Razor- собирается в Китае.

Кронштейны, кольца, аксессуары:

• Кольца Hunter и кронштейн Sport- Китай
• Все остальные кольца, кронштейны и аксессуары собираются в США
