Фокальная плоскость — это воображаемая плоскость, перпендикулярная оптической оси, в которой формируется чёткое изображение объекта после прохождения света через оптическую систему (линзу, зеркало или их комбинацию). Это ключевое понятие в оптике, которое используется для описания работы телескопов, микроскопов, фотоаппаратов и других оптических приборов.
Основные моменты:
- Формирование изображения:

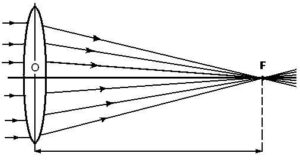

- Когда световые лучи от объекта проходят через линзу или отражаются от зеркала, они сходятся в определённой точке, называемой фокусом.
- Фокальная плоскость проходит через эту точку и является местом, где изображение объекта становится резким.
- Расположение фокальной плоскости:
- В простых оптических системах (например, в линзовых телескопах) фокальная плоскость находится за линзой на расстоянии, равном фокусному расстоянию.
- В сложных системах (например, в зеркальных телескопах) фокальная плоскость может быть расположена в разных местах в зависимости от конструкции.
- Применение в оптических приборах:
- Оптические прицелы: В фокальной плоскости прицела устанавливается прицельная сетка. (Читать подробнее про фокальную плоскость прицела)
- Телескопы: В фокальной плоскости телескопа устанавливаются окуляры, фотоплёнка или цифровые сенсоры для наблюдения или регистрации изображения.
- Фотоаппараты: В фокальной плоскости объектива камеры находится матрица или плёнка, на которой формируется изображение.
- Микроскопы: В фокальной плоскости объектива микроскопа формируется увеличенное изображение образца, которое затем рассматривается через окуляр.
- Типы фокальных плоскостей:
- Прямая фокальная плоскость: Изображение формируется непосредственно в фокусе оптической системы.
- Наклонная фокальная плоскость: В некоторых системах (например, в астрофотографии) фокальная плоскость может быть наклонена для компенсации искажений.
- Фокальная плоскость и поле зрения:
- Размер фокальной плоскости определяет поле зрения оптического прибора. Например, в телескопе с большим фокусным расстоянием фокальная плоскость меньше, что ограничивает поле зрения.
Пример:
- В телескопе свет от далёкой звезды собирается в фокальной плоскости, где можно установить окуляр для наблюдения или камеру для фотографирования.
- В фотоаппарате свет, проходя через объектив, фокусируется на матрице или плёнке, расположенной в фокальной плоскости.
Важность фокальной плоскости:
- Она определяет, где будет формироваться чёткое изображение.
- Положение фокальной плоскости влияет на конструкцию и использование оптических приборов.
- В астрономии и фотографии важно точно настроить положение фокальной плоскости для получения качественных изображений.
Таким образом, фокальная плоскость — это фундаментальное понятие в оптике, которое описывает место формирования изображения и играет ключевую роль в работе оптических систем.
