Вы когда-нибудь смотрели на звёзды и задавались вопросом, на какую из них вы смотрите? Полярная звезда? Кассиопея? Бетельгейзе? Это самолёт или Международная космическая станция? Познакомьтесь с миром астрономии и узнайте всё о небесах над нами. Однако, выбрав телескоп, вы должны его настроить, что может показаться сложным. На сайте Optics-Russia мы создали руководство, которое поможет вам быстро и легко настроить телескоп и наблюдать за звёздами и планетами!

Винты в нижней части телескопа-рефлектора

НЕ ЗАТЯГИВАЙТЕ! Эти винты используются для центровки главного зеркала. Если вы их затянете, ваш телескоп-рефлектор перестанет центроваться, и качество изображения ухудшится. Хуже того, зеркало может выпасть из ячейки, и вам придется заново собирать телескоп!

Настройка Вашего Телескопа

После того, как ваш телескоп собран, вам нужно будет отрегулировать оптический прицел. Оптический искатель – это небольшой телескоп, установленный поверх основного телескопа. Когда ваш оптический искатель настроен должным образом, любой объект, который вы отцентрировали в нем, также будет виден в окуляр основного телескопа. Небольшое усилие по настройке искателя- значительно облегчит использование телескопа в ночное время.

Настройка области поиска

Легче выполнить первоначальную настройку видоискателя днём, чем возиться с настройками в темноте. Вставьте окуляр с самым большим номером в телескоп. Сфокусируйтесь на удалённом объекте (по возможности на горизонте) и расположите его по центру поля зрения окуляра. Надежно закрепите телескоп на штативе. Настройте видоискатель (с помощью крепления или регулировочных ручек, если они есть) так, чтобы объект, расположенный по центру окуляра телескопа, был также по центру в видоискателе. Когда вы начнёте наблюдать за звёздами, вам нужно будет более точно настроить видоискатель, но для начала этого будет достаточно.

Регулировочные крепления для ручных Телескопов

Это зависит от типа монтировки, которую вы используете. Для ручной (не компьютеризированной) монтировки с вертикальным и горизонтальным наведением или монтировки Добсона регулировка не требуется. Просто наведите телескоп на первый объект и начинайте наблюдение. Для не компьютеризированной экваториальной монтировки телескопа вам потребуется выполнить полярную юстировку (навести монтировку на Полярную звезду) в соответствии с инструкциями в руководстве.

Для телескопов GOTO (компьютеризированных телескопов) следуйте инструкциям в руководстве. Для начала работы большинства из них потребуется выполнить полярную юстировку (направить на север), а затем ввести дополнительную информацию, такую как дата, время, широта и долгота или название ближайшего крупного города.

Лучшие места Для Наблюдения в Телескоп

Лучшими местами для астрономии будут сельские районы, расположенные вдали от крупных городов, которые загрязняют ночное небо уличным освещением. Такое «световое загрязнение» размывает многие тусклые объекты, представляющие интерес для астрономов, как и свет Луны. Небольшой телескоп, используемый при тёмном безлунном небе, может сравниться по эффективности с телескопом большего размера, используемым при световом загрязнении или при свете Луны. (По этой причине большинство астрономов не очень-то уважают Луну.)

Наблюдение в телескоп дома

Не устанавливайте телескоп в гостиной. Наблюдение через окно дома значительно снизит эффективность вашего телескопа. Выйдите на улицу. По возможности устанавливайте телескоп вдали от зданий, парковок, патио или других объектов (деревянных или бетонных), которые днём поглощают тепло. Ночью эти объекты излучают тепло обратно в небо и создают воздушные потоки, которые ухудшают качество изображения в вашем телескопе. Лужайка на заднем дворе, скрытая от уличных фонарей, — хорошее место для начала занятий для жителей пригородов.

Наблюдение в Телескоп Сразу После Настройки

Да, вы можете начать наблюдение сразу после настройки, но ваш телескоп не будет работать с максимальной эффективностью, как и вы сами.

Чтобы зрачки ваших глаз полностью раскрылись и стали максимально чувствительными к слабо освещённым объектам на ночном небе, вам потребуется как минимум полчаса непрерывной темноты. Кроме того, внезапное воздействие яркого света быстро приведёт к тому, что вы потеряете способность видеть в темноте. Чтобы прочитать звёздную карту или увидеть элементы управления на вашем телескопе, накройте объектив фонарика, которым вы пользуетесь в темноте для насройки, несколькими слоями красного пластика или покрасьте его несколькими слоями красного лака для ногтей. Красный свет оказывает наименьшее воздействие на глаза, привыкшие к темноте.

Для вашего телескопа потребуется время, чтобы оптическая система «остыла» до температуры ночного воздуха. Пока она остывает, линза или зеркало будут менять форму, и получаемые изображения будут искажаться. Время остывания у небольшого телескопа короткое, но для более крупного телескопа может потребоваться 30 минут или больше, чтобы он работал наилучшим образом.

Другие вещи, которые следует учитывать Перед Наблюдением

Оденьтесь потеплее! Зимнее небо предлагает одни из лучших объектов для наблюдения в телескоп, и будет обидно прервать наблюдение из-за того, что вы не оделись потеплее. Даже если вы живёте в тёплом регионе или наблюдаете в другое время года, вы удивитесь, как быстро остывает воздух ночью.

Что нужно наблюдать в Ночном небе в первую очередь

Попробуйте понаблюдать за небом по плану. Выберите несколько простых объектов (крупных и ярких), которые можно увидеть в вашем регионе и в это время года. Ознакомьтесь со списком объектов, которые можно увидеть на ночном небе, на одном из популярных астрономических сайтов, таких как Sky&Telescope и Astronomy Magazine.

Наслаждайтесь изучением чудес Вселенной! Не забудьте ознакомиться с конкретными инструкциями, предоставленными производителем вашего телескопа. Кроме того, изучение основных концепций астрономии и способов ориентирования на ночном небе расширит ваши возможности наблюдения. Астрономия — это прекрасное хобби, которым может наслаждаться вся семья, так что выходите сегодня вечером на улицу и посмотрите, что происходит в небе.

Ах, эти замечательные Mil-Dot (Мил Дот)! Прицельная сетка, которая десятилетиями определяла тактику стрельбы и существует до сих пор. Было создано множество новых прицельных сеток, которые улучшили оригинальную, но в чистой и простой в использовании прицельной сетке «мил-дот» по-прежнему есть что-то очаровательное. Все их видели, и даже сегодня они выглядят круто.
Но у «мил-дот» есть не только эстетическая функция. Миллирадиан был разработан артиллеристами много лет назад и используется для корректировки огня гораздо дольше, чем снайперы используют его для определения дальности.

Что такое Mil-dot?

Вы можете услышать, как кто-то говорит, что mil-dot или MRAD — это военная прицельная сетка. Однако mil — это не сокращение от «военный». Mil (Мил) или MRAD — это сокращение от «миллирадиан», и да, военные используют миллирадиан в своей оптике. Так что же такое mil?

Миллирадиан — это единица измерения угла, равная 1/1000 радиана. Радиан — это часть расстояния, пройденного по окружности. Если говорить точнее, радиан — это мера дуги, образованной двумя радиусами, которые начинаются в центре и заканчиваются на окружности. Если бы вы измеряли эту дугу для стрельбы, вы бы измеряли её в радианах.

Кроме того, длина радиана также равна длине радиуса, поэтому радиан всегда будет иметь одинаковый размер независимо от размера окружности. Таким образом, Мил — это Мил независимо от расстояния (мы вернёмся к этому позже).

При этом в окружности чуть больше 6 радианов. Это означает, что в полной окружности примерно 6283 миллирадиана.

Большинство людей привыкли измерять дугу в градусах. Возможно, вы слышали, что 1 мил равен 1/60 градуса. Однако в итоге получается, что 1 радиан равен примерно 57,296 градуса. Запутались? Да, не думайте в градусах. Вместо этого осознайте, что радиан и миллирадиан — это ещё одна единица измерения углов, которая в основном используется в математике и физике, но мы используем её и для стрельбы.

Использование для измерения лишь доли 1 радиана означает использование очень малых углов, которые могут кардинально изменить траекторию полёта пули.

Но при чём здесь «точка» в Mil-dot?

Во многих прицелах для измерения в миллирадианах используется точка. Точка не равна 1 миллирадиану, но расстояние между точками равно 1 миллирадиану. Вы измеряете расстояние от центра одной точки до центра следующей точки, и это равно 1 миллирадиану.

Mil-Dot точка в зависимости от расстояния

Как Mil измеряется в пересчете на расстояние?

Миллирадиан — это миллирадиан независимо от расстояния. Это угловое измерение. Расстояние — это линейное измерение. Вы можете настроить прицел на 1 Mil, и это будет просто настройка на 1 Mil. Но если вы хотите измерить, на какое расстояние повлияет настройка на 1 Mil, вы можете рассчитать линейное расстояние, на которое вы хотите переместить пулю по этой цели.

Вот несколько цифр, которые показывают, какого размера будет 1 Mil на известных расстояниях:

Как видите, поскольку и в системе MIL, и в метрической системе используются степени 10, соотношение между ними легко устанавливается.

Итак, давайте приведём формулу, которые помогут вам вычислить, чему равен 1 мил в плане размера на любом расстоянии. в Метрической системе эти вычисления сделать крайне просто:

Расстояние / 10 = размер 1 Mil на этом расстоянии

Например: 1250 метров / 10 = 125 см

1 Mil = 1250 м = 125 см

Как видите, линейный размер 1 мили увеличивается по мере удаления от точки. Но что измеряют прицельные сетки с миллиметровыми делениями и для чего они нужны?

Понимание преимуществ сетки Mil-Dot

Mil можно использовать для удержания на траектории падения пули, если известны баллистические характеристики оружия и боеприпасов. Он также может корректировать дрейф при ветре, если известны скорость и направление ветра.

При этом прицельные сетки с миллиметровыми делениями полезны в качестве инструмента для определения дальности. Вы можете использовать прицельную сетку, чтобы оценить размер цели на известном расстоянии или, наоборот, оценить расстояние до цели известного размера.

Например: Вы видите сурка высотой 25,4 см на расстоянии перекрестия вашего прицела. Он занимает 1 Mil в вашей прицельной сетке, от центральной точки до первой точки в перекрестии высоты, мы знаем, что это расстояние в 1 Mil. Как далеко находится сурок?

Измерение размера по сетке Mil-Dot

Немногие охотники используют оптический прицел для измерения размеров. Также чрезвычайно трудно натренировать глаз, чтобы видеть с точностью до 1/10^-й доли миллиметра, не говоря уже о том, чтобы оставаться достаточно устойчивым, чтобы сохранять неподвижную картинку для измерения. За исключением, возможно, военного применения, никто больше этим не занимается. Охотники запоминают зону поражения намеченной цели, определяют расстояние, при необходимости выдерживают паузу и стреляют в пределах заданных параметров.

Расстояние, которое вам действительно нужно знать, когда вы находитесь в поле, — это дистанция, особенно если вы стреляете на большом расстоянии.

У большинства охотников должен быть лазерный дальномер. Достаньте его, и вуаля, вы будете знать, что бык находится на расстоянии 249 метров. Но что, если вы хотите измерить размах его рогов слева направо? Что, если вы хотите узнать формулы просто из любопытства? Что ж, мы вам их предоставим.

Пример: Через прицельную сетку мы видим, что от точки А до точки Б по горизонтали (перекрестию) рог занимает 4 Mil.

Внесение корректировок с помощью прицела Mil Dot

Прицелы с шагом 1/10 или 0,1 мил сегодня на пике популярности. С помощью турели с шагом 1/10 вы сможете точно настраивать прицел с помощью 10 щелчков на 1 мил. Давайте рассмотрим пример с использованием чисел для 223Rem. на расстоянии 250 метров. Для того чтобы легко барть поправки по сетке Вам надо знать таблицу снижения траектории пули на разных дистанциях для Вашего вашего калибра.

Приведем приблизительную таблицу падения пули в см для калибра из нашего примера:

На дистанции 250 метров, падение пули 223Rem составляет 27.8 см. Как мы знаем, что 1 Mil на 250 метрах равен 25 см, то для падения 27.8 см. получится следующее:

Поправка в Милах: (27,8см x 10)/250 метров = 1,112 Мила

Т.е вам можно прицелиться по сетке примерно отсчитав 1 точку вниз по перекрестью. Если вам удобнее стрелять только по центру перекрестья то вам надо будет сделать 10 кликов вертикальным барабанчиком поправок.

Сетки Mil-Dot в различных фокальных плосткостях

Точность вашего прицела будет зависеть от его качества. От этого будет зависеть, насколько стабильными и воспроизводимыми будут ваши результаты. Но самое главное — нам нужно поговорить о том, где находится ваша прицельная сетка в трубе эжектора.

Где конструктивно расположена в вашем прицеле прицельная сетка: во второй фокальной плоскости (SFP) или в первой фокальной плоскости (FFP)? Имеет ли это значение? Безусловно!

Если ваш прицел находится в режиме SFP, это означает, что прицельная сетка находится за увеличительной линзой. Почему это важно? Это означает, что вы не сможете использовать прицельную сетку Mil-Dot на любых кратностях для определения дальности, оценки размеров или компенсации падения пули, если только вы не используете установленное производителем увеличение, которое обычно является максимальным.

Почему? 1 мил будет равен 1 милу только при максимальной кратности, где, или на той кратности производитель спроектировал прицельную сетку с миллиметровыми точками для обеспечения точности (обычно это указывается в паспорте прицела).

Если у вас прицел с сеткой Mil-Dot в первой фокальной плоскости, это означает, что сетка находится перед увеличительной линзой. Поскольку размер сетки увеличивается/уменьшается по мере увеличения/уменьшения кратности, сетка Mil-Dot будет оставаться неизменной во всём диапазоне кратности. Вы можете использовать её для определения расстояния, размера и падения пули в любое время независимо от того, на какой кратности вы находитесь.

Более подробную информацию об этом можно найти в статье «Фокальная плоскость прицела. В чем отличие первой и второй фокальной плоскости.».

В заключении о сетках Mil Dot

Нам было что сказать по этому поводу. Большинство стрелков не занимаются всеми этими вычислениями за прицелом в полевых условиях. Так для чего же нужен прицел Мил-Дот?

Из всех существующих типов сеток с простыми перекрестьями, сетка Mil-Dot является самой простой и популярной. Она позволяет быстро оценить размер и расстояние до наблюдаемого объекта и внести необходимые поправки перед нажатием на спусковой крючок. Благодаря этой функции, Mil-Dot пользуется спросом у военных, использующих снайперские винтовки, и у гражданских лиц, охотящихся на мелких и крупных животных.

Потренируйтесь в тире, чтобы понять, как работает ваша винтовка и пули, а также как использовать прицел для наиболее точных измерений. Для начала возьмите блокнот и запишите всё это, чтобы запомнить!

Многие, уважающие себя производители коллиматорных и оптических прицелов, проводят стендовые испытания на отдачу G во время проектирования, а статистическая выборка проверяется во время производства. Конечно, ни один симулятор отдачи не может воспроизвести все полевые ситуации, но в целом появляется возможность оценить, как прицел будет воспринимать отдачу огнестрельного оружия большого калибра, включая дробовики калибра .308 и 12GA.

Конечно, значение G может варьироваться в зависимости от веса оружия, длины ствола и других факторов. Однако, будет ли Ваш прицел держать отдачу калибра, можно приблизительно оценить из следующей таблицы:

Пытаетесь понять, нужно ли вам тепловизионное изображение или ночное видение? Мы собрали это руководство о различиях и сходствах между этими двумя высокотехнологичными видами оптики, чтобы вы могли решить, какое из них подходит именно вам. Мы также предоставим несколько предложений по продуктам, чтобы вы получили лучший прибор для ваших нужд.

Тепловизионное изображение и его применение

Тепловизионные монокуляры и тепловизионные прицелы технически являются не камерами, а скорее датчиками, которые обнаруживают тепло (также называемое тепловой энергией или инфракрасным излучением). Технически эти устройства обнаруживают излучение. Количество этого излучения увеличивается с повышением температуры.

С достаточной точностью тепловизор может видеть незначительные различия в температуре и отображать это в виде изображения (или термограммы) на экране. Разница температур, обнаруживаемая некоторыми из самых сложных в мире устройств, может составлять всего 0,01 ° C. Для обозначения температуры используются различные цвета, поэтому, когда вы видите черно-белое тепловизионное изображение, чем светлее цвет, тем горячее объект (новые тепловизоры могут инвертировать это или использовать самые разные цвета). Люди, животные и автомобили выделяют тепло и обычно теплее, чем их окружение, что позволяет пользователю тепловизора хорошо их рассмотреть. Хладнокровное животное, такое как змея, будет труднее разглядеть, потому что температура его тела приспосабливается к окружающей среде.

Поскольку тепловизоры обнаруживают излучение, им не требуется видимый свет для получения изображения.

Применение тепловизионного изображения:

Пожарные

Тепловизоры могут в некоторой степени видеть сквозь дым и обломки, позволяя пожарным находить людей, потерявших сознание из-за вдыхания дыма, или детей, которые прячутся в шкафах и слишком боятся выходить. Тепловизор также может сообщить пожарному, если дверь горячая и, возможно, с другой стороны сильно горит.

Тепловизоры позволяют пожарным видеть людей сквозь дым.

Охота

Охотники на кабанов особенно любят тепловизоры. Дикие кабаны могут быть чрезвычайно разрушительными, особенно для ферм, но они также умны. Они редко выходят на улицу днем и во многих районах пользуются укрытием из деревьев или растений. Фермеры, охотящиеся на кабанов, для защиты своих ферм часто используют тепловизоры. Они могут заглядывать за свои посевы, чтобы найти животное под ними. Охотники также любят тепловизоры за поиск спрятавшихся оленей. Популярным выбором охотников, надеющихся обнаружить дичь, являются тепловизионные монокуляры, которые являются легким и долговечным вариантом, позволяющим им быстро находить животных на своих полях.

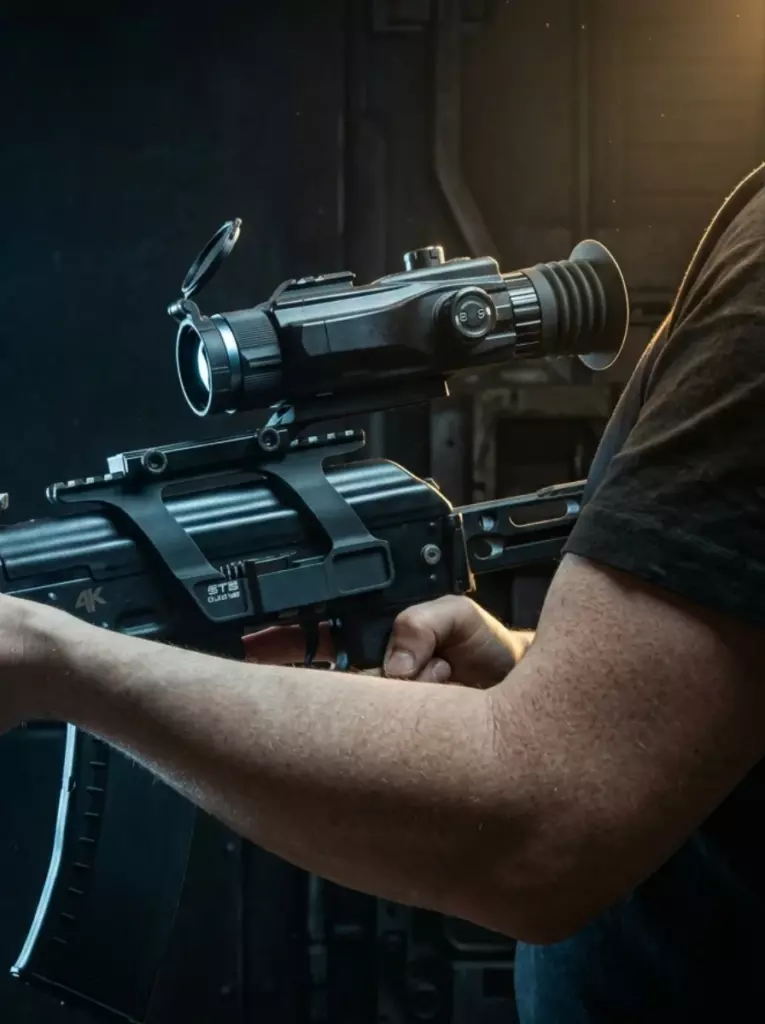

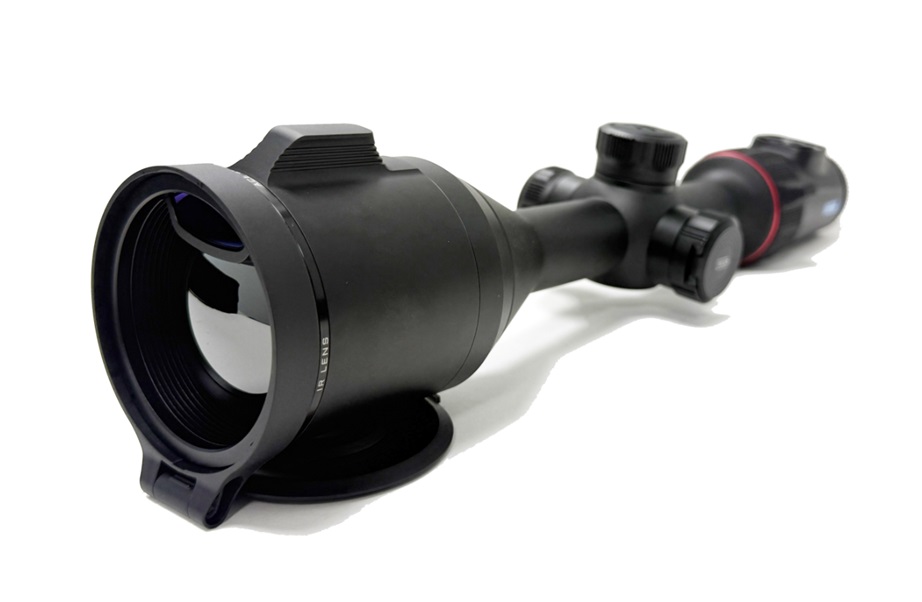

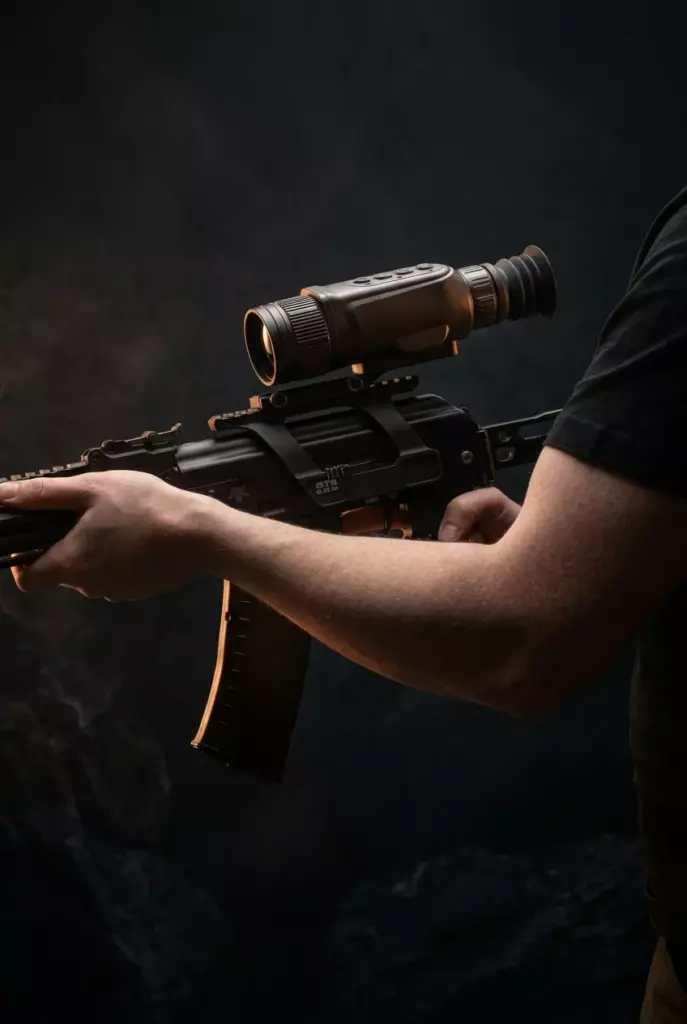

Существуют также тепловизионные прицелы для винтовок, которые можно прикреплять непосредственно к винтовке и использовать в качестве оружейного прицела! Благодаря удобству ношения и использования тепловизора охотники могут сканировать местность в течение длительного периода времени, не утомляя руки. На эту важную функцию следует обратить внимание, если вы планируете использовать свой тепловизор в течение длительного периода времени.

Военные и полиция

Одним из наиболее распространенных пользователей тепловизора является сотрудник правоохранительных или военных. Они должны уметь видеть потенциальные угрозы, оставаясь незамеченными, и тепловизионные устройства дают им такую возможность. Современная технология тепловизионного изображения достаточно прочна, чтобы противостоять чрезмерной отдаче, поэтому многие полицейские и военные теперь используют тепловизионные прицелы для винтовок. Недостатком использования тепловизоров в ситуациях, когда речь идет о жизни и смерти, является то, что, хотя они невероятно эффективны при обнаружении людей или животных, идентификация является гораздо более сложной задачей. Вы можете видеть человека перед собой, но это не значит, что вы сможете сказать, друг он или враг.

Ночное видение слева и тепловизионное изображение справа. Древесный покров мало что может сделать, чтобы скрыть человека от теплового излучения!

Видеонаблюдение

Тепловизионные камеры являются одним из наиболее эффективных инструментов наблюдения, потому что они одинаково хорошо работают днем и ночью. Обычная камера видеонаблюдения ограничена потребностью в освещении, а ночное видение днем не работает. Возможность видеть сквозь дым и туман также дает тепловизионным камерам преимущество перед другими методами наблюдения.

Энергоаудиты

Компании, занимающиеся отоплением и охлаждением, годами используют тепловизоры, чтобы определить, где происходит утечка тепла из зданий. Из-за небольших трещин или отверстий дома теряют тысячи рублей в год на счетах за отопление и охлаждение.

Обнаружение животных на дороге

Некоторые производители теперь предлагают тепловизоры, которые устанавливаются за решеткой радиатора автомобиля или в любом месте рядом с передней частью автомобиля, что позволяет пользователю замечать оленей или других диких животных, которые потенциально могут выбежать на дорогу. Каждый год многие люди умирают, сворачивая в сторону, чтобы не наехать на оленя или лося, и эти устройства помогают уменьшить опасность.

Ночное видение и его применение

В отличие от тепловизоров, для работы прибора ночного видения с усилением изображения требуется по крайней мере небольшое количество света. Если вы охотитесь или патрулируете ночью, луна и звезды часто дают достаточно света для получения хорошего изображения, но тени все равно могут затруднять обзор. Если вы находитесь в здании или пещере без внешнего освещения, ваш прибор ночного видения покажет не больше, чем невооруженный глаз.

Чтобы справиться с этой зависимостью от окружающего освещения, многие приборы ночного видения оснащены ИК-подсветкой или могут дополняться дополнительными аксессуарами. Они работают как фонарики для ночного видения, но невидимы для человеческого глаза. Единственным недостатком использования ИК-осветителя является то, что они выдают ваше местоположение любому другому, использующему ночное видение. Это не проблема на охоте, но во время тактической операции это может оказаться катастрофическим.

Обзор использования ночного видения

На протяжении многих лет приборы ночного видения (ПНВ) использовались гораздо шире, чем тепловизоры, но их использование ограничено условиями низкой освещенности, поскольку яркий свет может повредить усилительные трубки, которые обеспечивают работу ПНВ (этот риск с каждым днем становится все меньше по мере совершенствования технологии усилительных ламп). Технология сменила несколько поколений, а невероятная долговечность этих устройств делает их незаменимыми для многих видов деятельности.

Применение на охоте

Даже прицелы для винтовок ночного видения первого поколения с достаточным инфракрасным излучением более чем устойчивы не только к отдаче, но и к разного рода злоупотреблениям, которым охотники регулярно подвергают свои прицелы, и увеличение не искажает изображение до такой степени, что оно становится непригодным для использования.

Военные и полиция

Технология ночного видения была впервые разработана во время Второй мировой войны, поэтому неудивительно, что она широко используется военными и полицией. Способность мгновенно видеть в темноте дает оператору тактическое преимущество, а поскольку лучшие ПНВ отличаются исключительной точностью, пользователи могут идентифицировать людей, которых они видят, даже на расстоянии. Их невероятная долговечность в наши дни делает прицелы для винтовок ночного видения чрезвычайно надежными. Обратите внимание, что камуфляж часто так же эффективен, если не больше, при ночном видении, поэтому, если ваша цель хорошо сливается с фоном, вам может быть трудно ее разглядеть. Это не проблема для тепловизионного изображения.

Маскировка обманывает невооруженный глаз и затрудняет обнаружение при ночном видении, но не при тепловом

Тепловизионное изображение или ночное видение подходят мне?

Это сложный вопрос. Для приборов ночного видения и тепловизоров существуют схожие области применения. Скорее всего, вы найдете применение и тому, и другому элементу, но вот несколько моментов, которые следует учитывать:

1. Цена – Стоимость будет важным фактором. Вы можете приобрести хорошее устройство ночного видения всего за несколько десятков тысяч рублей, даже для моделей, устанавливаемых на оружие, но тепловизоры обойдутся вам не менее чем за сотню тысяч рублей, а зачастую и намного дороже за модель, которая может быть установлена на винтовку и выдерживать отдачу. Итак, если ваш бюджет немного ограничен, вы, скорее всего, выберете прибор ночного видения с усилением изображения, а не тепловизионный прибор.
2. Окружающая среда – Если вы знаете, в каких условиях будете использовать свой тепловизор или прибор ночного видения, это может иметь большое значение. Много ли тумана? Сильный холод? Густая листва? Сильный туман и растительность требуют тепловизионного изображения. Экстремальный холод делает ночное видение лучшим выбором. Военные начинают создавать благоприятные условия окружающей среды для повышения эффективности своих технологий. При операциях в пустыне пилоты вертолетов могут вызвать мини-песчаные бури, сквозь которые тепловизоры способны увидеть, но не могут невооруженным глазом.
3. Свет – Поскольку для работы ночного видения с усилением изображения требуется свет, учитывайте ситуацию с освещением в том месте, где вы его используете. Вам не понадобится много света, поэтому даже небольшое количество должно сработать, но убедитесь, что вы принимаете это во внимание, прежде чем инвестировать в ночное видение, когда тепловизор может быть лучше.
4. Комбинирование – Как уже говорилось, тепловизионное изображение отлично подходит для обнаружения, но не идеально для распознавания. У ночного видения есть противоположная проблема; после обнаружения объекта нет проблем определить, кто это человек или что это может быть за животное, но если этот человек носит камуфляж или животное неподвижно стоит на расстоянии, его может быть трудно найти. Отличный способ обойти эти проблемы – использовать тепловизор для сканирования поля и оптический прицел ночного видения для съемки. Охотники будут знакомы с этим, поскольку использование зрительной трубы или бинокля в течение дня для поиска животных, прежде чем переходить на оптический прицел, является обычной практикой. Тот же принцип применим к охоте ночью. В таких ситуациях лучше всего использовать тепловизионный монокуляр.

Плюсы и минусы тепловизионного изображения против ПНВ

Чтобы упростить задачу, мы составили следующую таблицу плюсов и минусов тепловизионной съемки, а также таблицу ночного видения. Эти списки являются сравнительными, поэтому, поскольку оба устройства помогают вам видеть в темноте, вы не увидите этот пункт в плюсах для любого типа оптики. Учитывайте эти моменты, когда решаете вопрос о покупке тепловизора или прибора ночного видения.

При выборе оптического прицела мы часто сталкиваемся с маркировками и терминами, которые могут быть мало понятными для новичков. Разберем более подробно термины, которые используются в описаниях технических характеристик и в маркировках оптических прицелов.

Примеры маркировки оптических прицелов: 3-9×42, 6-24×50 AOи 10-40×56 SF и др.

Кратность и размер линзы

3-9, 6-24 и 10-40– увеличение оптического прицела. При таком увеличении можно видеть и идентифицировать удаленные цели, подходит для высокоточной стрельбы на большие расстояния. Вообще говоря, ищите и прицеливайтесь при меньшем увеличении, большее увеличение используйте для стрельбы на большие расстояния и по целям с близкого расстояния.

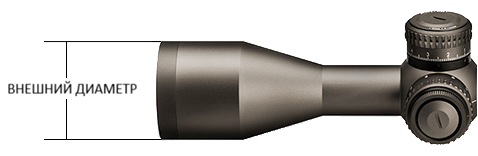

42, 50 и 56– представляют диаметр линзы объектива. Фактически линза находится внутри металлического корпуса, поэтому фактический размер линзы объектива будет немного больше. Что касается размера линзы, существуют некоторые заблуждения. Например, ошибочно думать, что чем больше линза объектива, тем больше поле зрения и крупнее цель. Размер линзы объектива в основном влияет на яркость. Чем больше линза объектива, тем лучше яркость. Поле зрения в основном определяется внутренней структурой прицела, то есть параметром поля зрения прицела.

АО: сокращение от Adjustable Objective. Устранение параллакса и баллистическая компенсация находящаяся на объективе прицела.

SF: первая буква боковой фокусировки, что означает, что фокус параллакса находится сбоку

Технические параметры оптического прицела

Оптическое покрытие (Coating):

Покрытие на поверхности линзы может уменьшить отражение и потерю света, вызванные линзой, и снизить степень усталости глаз. Покрытие, как правило, представляет собой фторид магния. Чем больше слоев покрытия, тем лучше оптические характеристики. Типы покрытия делятся на следующие категории:

• Покрытие: По крайней мере, одна линза покрыта одним слоем

• Полное покрытие: однослойное покрытие на всех линзах, контактирующих с воздухом

• Многослойное покрытие: по крайней мере, одна линза покрыта несколькими слоями, и все покрытия нанесены по крайней мере один раз

• Многослойное полное покрытие: Многослойное покрытие на всех зеркальных поверхностях, контактирующих с воздухом

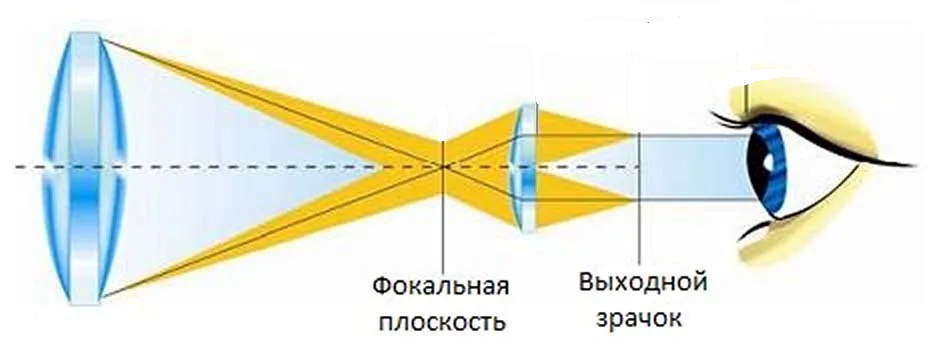

Выходной зрачок:

Диаметр видимой области перед окуляром прицела. Чем больше диаметр выходного зрачка, тем ярче изображение. Метод измерения заключается в делении размера линзы объектива на увеличение. Например, диаметр выходного зрачка 3-9×40 составляет 4,44 мм-13,33 мм.

Расстояние выходного зрачка (айрелиф):

Также называемое расстоянием выходного зрачка, это расстояние между глазом и окуляром. Существует две основные причины, зачем нужно это расстояние. Во-первых, потому что прицел в основном используется для стрельбы, и возникает огромная отдача, если глаза непосредственно соприкоснутся с окуляром, он будет поврежден; во-вторых, прицел использует перевернутое изображение. При наблюдении, глаз, окуляр и линза объектива должны находиться на прямой линии. При наблюдении с большим увеличением старайтесь не держать его прямо у окуляра (прицел – это не телескоп). Айрелиф будет незначительно меняться при изменении кратности.

Поле зрения (Filed of View):

Поле обзора, которое может видеть оптический прицел, обычно на расстоянии 100 ярдов или 100 метров в качестве эталона. Большое поле обзора может обеспечить большую поддержку при проведении спортивных соревнований и достижении спортивных целей. Значение поля зрения выражается в единицах угла. Как правило, чем больше увеличение, тем меньше поле зрения.

Точная регулировка оптического прицела:

MOA (сокращение от Mintune of Anger) или MIL (МРАД- миллирадиан)- единицы измерения величины щелчка регулировочного винта. Два барабанчика в середине прицела предназначены для точной регулировки. Как правило, параметр, отмеченный знаком “Вверх”, предназначен для регулировки вертикального направления вверх и вниз. Вышеописанное называется “регулировкой по высоте или по вертикали”, а другое, напечатанное буквой R, предназначено для регулировки горизонтального левого и правого направлений, что называется “регулировкой отклонения от ветра или регулировкой по горизонтали”. Вообще говоря, существует 3 типа регулировочных колесиков, а именно, щелчок на расстоянии 100 ярдов перемещает прицел на 1/2 дюйма, 1/4 и 1/8 дюйма. 1/2 в основном используется для коллиматоров и прицелов малой мощности. Прицелы с большим увеличением, требующие точного прицеливания, обычно имеют ручную регулировку 1/8.

Более подробное отличие МОА от МРАД мы описывали в этой статье.

Материал:

Хорошие оптические прицелы изготовлены из высокопрочного и долговечного алюминиевого сплава и анодированы. Каждый оптический прицел не ржавеет, устойчив к царапинам и имеет красивый внешний вид.

Герметичность, водонепроницаемость и защита от запотевания:

Достаточное заполнение азотом может полностью удалить влагу внутри прицела, а хорошее уплотнительное кольцо предотвращает попадание внешней влаги или пыли внутрь прицела. Если внутри есть влага и пыль, на внутренней линзе прицела легко образуются пятна и конденсат, что вызовет появление плесени и повлияет на производительность и срок службы прицела.

Параллакс:

Параллакс возникает, когда изображение цели не может быть точно и отчетливо отражено в плоскости визира. Когда голова стрелка смещается или в некоторых крайних случаях происходит значительное смещение между прицельной сеткой и целью, это приводит к параллаксу, расфокусировке фокуса и размытости изображения. Как правило, загонники и прицелы не больших кратностей настраиваются на заводе на 100 ярдов без учета параллакса. В прицелах больших кратностей настройка параллакса осуществляется либо боковым барабанчиком (SF) либо на объективе (AO).

Более подробно о параллаксе мы писали ранее, можете ознакомиться в этой статье.

Знаете ли вы, что тепловизионным монокуляром может воспользоваться любой человек, будь то пожарный, охранник или просто тот, кто любит выходить ночью на улицу, чтобы совершить новые и захватывающие открытия и наблюдения?

Узнайте о тепловизионных монокулярах, о том, как выбрать лучшие из них для себя, где их найти, и многое другое о тепловизионной съемке из этого краткого, но информативного руководства!

Как именно работает тепловизионный монокуляр?

В отличие от обычных фотографий и изображений, которые делаются за счет отражения света от всевозможных объектов, тепловизионная съемка зависит от теплового инфракрасного спектра.

Тепловые монокуляры используют преимущество того факта, что тепло вырабатывается за счет движения атомов во всех видах объектов, и это тепло в форме инфракрасного излучения улавливается этими устройствами для придания формы изображениям.

Поскольку в процессе тепловизионной съемки отражение света не требуется, термомонокуляры позволяют пользователям четко видеть объекты сквозь такие препятствия, как дым, сильный туман, и даже в ночное время.

Преимущества использования термомонокуляра

Являясь отличной альтернативой обычной визуализации, тепловизионное изображение имеет множество преимуществ, о некоторых из которых вы, возможно, никогда раньше не слышали.

1. Регулярная проверка на наличие утечек тепла

Вы невероятно скептически относитесь к обнаружению утечек горячего / холодного воздуха в вашем доме?

Что ж, теперь вы можете забыть об этих заботах, установив свой тепловизионный прибор для обнаружения нежелательных протечек труб в неисправных системах ОВКВ, тем самым сэкономив на счетах за электроэнергию и ненужном загрязнении окружающей среды!

2. Улучшенное наблюдение

Тот факт, что охранники, охотники, пожарные и другие агенты используют тепловые монокуляры для улучшения видимости в ночное время, доказывает их полезность в этой области.

Обычная пиксельная видеозапись с камер видеонаблюдения – ничто по сравнению с этими гораздо более безопасными и точными альтернативами тепловизионному изображению!

3. Эффективная охота

Если вы страстный охотник, то термомонокуляр для охоты – это то, во что вы должны инвестировать!

Эти устройства (особенно сканирующие монокуляры) помогают вам сканировать окружающую среду на предмет теплового излучения, что позволяет вам более тихо и бдительно догонять добычу при любом уровне видимости.

4. Спасатели в чрезвычайных ситуациях

Эти устройства обеспечивают четкую и улучшенную видимость даже в условиях сильного тумана или задымления, которые могут поставить человека в затруднительное положение.

Следовательно, в случае чрезвычайных ситуаций, таких как пожары, спасательные / поисковые операции и даже просто в плохую погоду, монокуляры могут спасти вашу жизнь.

Как выбрать идеальный тепловизионный прибор

Точно так же, как при выборе мобильного телефона или ноутбука после тщательного ознакомления с его техническими характеристиками, следует инвестировать в подходящий термомонокуляр после тщательного изучения его характеристик.

Требования к фокусному расстоянию, масштабу увеличения и разрешению изображения, среди многих других, в основном зависят от предполагаемого использования этих устройств. Также важно обратить внимание на долговечность и гарантию этих устройств.

Если вы собираетесь использовать свой тепловизионный монокуляр для охоты, не забудьте убедиться, что он поддерживает такие функции, как измерение расстояния, отслеживание цели и наблюдение.

Выбирая монокуляр для покупки, всегда отдавайте предпочтение большему времени автономной работы (предпочтительно около 7 часов), высокому увеличению, четкому качеству видеосъемки и получения изображений (опции с высоким разрешением) и возможностям точки доступа Wi-Fi.

Лучшие тепловизионные монокуляры для вас

На рынке представлено множество термомонокуляров, и все они оцениваются в разные ценовые категории.

Итак, в какой из них вам следует инвестировать? Однако, прежде чем лезть в эту кроличью нору, ознакомьтесь с обширной линейкой тепловизионных устройств все они доступны по разумным ценам, а также с самыми современными функциями!

Компания Guide Infrared, авторитетный бренд, базирующийся в Ухане, Китай, в настоящее время выпускает свои монокуляры серии TK Gen2, серии TrackIR и серии TD, которые включают термомонокуляры с широким диапазоном фокусных расстояний, ИК-разрешений, FOV и других функций.

Их термомонокуляры оснащены ИК-детекторами собственной разработки, а также передовыми запатентованными технологиями обработки изображений, совместимостью с приложениями для прямых трансляций, несколькими вариантами цветопередачи и потрясающими видами в формате HD.

Помимо этого, они также обеспечивают четкость изображения, плавное масштабирование и качество видеосъемки, возможности настройки цвета, лазерные индикаторы и персонализированное наблюдение за изображениями, что обеспечивает наилучший пользовательский опыт!

Кроме того, благодаря Guide Infrared вы можете учитывать свои личные требования к функциям и выбирать из различных доступных продуктов!

Заключение

Итак, чего же вы ждете? Теперь, когда вы знаете, почему владение тепловизионным монокуляром может быть так важно для любых профессий и ситуаций, ознакомьтесь с тепловизионными монокулярами Guide Infrared, чтобы улучшить свою жизнь!

Параллакс. Этот термин часто используется при описании оптических прицелов, но что именно такое параллакс? Что еще более важно, что это означает с точки зрения оптических прицелов для винтовок?

Параллакс описывает ситуацию, когда фокальная плоскость объекта в оптическом прицеле смещена от прицельной сетки. Если у вас есть параллакс, у вас, по сути, своего рода оптическая иллюзия, которую необходимо исправить.

Важно понимать, что параллакс не следует путать с фокусировкой или мощностью оптического прицела. Изменения компенсации параллакса не влияют на фокусировку прицельной сетки или изображения. Параллакс приводит к тому, что плоскости, в которых находятся эти два объекта (двумя объектами являются прицельная сетка и изображение), находятся в одной плоскости (которая обычно называется совпадающей).

При взгляде в оптический прицел параллакс можно увидеть, слегка повернув голову. Если ваш параллакс неправильно отрегулирован для цели на данном конкретном расстоянии, прицельная сетка изменит положение на цели при движении вашей головы.

Вот еще один способ понять параллакс: сделайте небольшую пометку ручкой или карандашом на столе или листе бумаги на столе. Затем налейте немного воды в прозрачный стакан или рюмку с прозрачным дном. Держите стакан прямо над отметкой и смотрите на отметку сквозь воду в стакане. Если вы будете медленно перемещать стекло из стороны в сторону, будет казаться, что метка перемещается по мере перемещения стекла. Это параллакс в действии, и это происходит и в областях видимости.

Вот распространенный пример неблагоприятных последствий параллакса, в которых стрелки обычно винят неправильное смещение точки прицеливания или проблему с удержанием прицела на нуле. Стрелок, стреляющий с фиксированной подставки, всаживает в мишень 3 патрона, а затем следующие два выстрела пролетают справа от мишени, даже если винтовка надежно зафиксирована. Если предположить, что параллакс не был скорректирован с учетом расстояния до цели, это изменение отдачи может быть вызвано параллаксом. Стрелки, которые не понимают проблемы параллакса, ошибочно винят оптический прицел.

За эти годы у нас было много клиентов, которые возвращали оптические прицелы, потому что они “не выдерживали нуля”. Эти оптические прицелы были возвращены производителю по гарантии и протестированы на заводе-изготовителе. В 99% случаев эти прицелы тестировались нормально и фактически удерживали нулевой уровень. Скорее всего, что проблема заключалась в параллаксе, и клиент просто не знал, как ее решить.

Внешняя регулировка параллакса обычно применяется для прицелов мощностью более 10 вт или для прицелов, используемых на близких расстояниях. Эти внешние регулировки параллакса называются по-разному, но наиболее распространенными являются:

• Регулируемые объективы (также обычно называемые АО) обычно расположены на окулярном раструбе оптического прицела
• Боковой фокус – обычно расположен сбоку от оптического прицела (отсюда и название “боковой фокус”).

Регулировка параллакса производится на линзе объектива с помощью вращающегося циферблата, отмеченного постепенными расстояниями (обычно в ярдах). Регулировка параллакса конкретно привязана к расстоянию до цели, и большинство оптических прицелов с регулировкой параллакса отмечены на фиксированных расстояниях в ярдах.

Самый простой способ решить проблему параллакса – приобрести оптический прицел с регулировкой параллакса, узнать дальность до вашей цели и настроить параллакс в соответствии с этим диапазоном. Хотя это и не устранит полностью параллакс, это сведет его к минимальному уровню, который не окажет негативного влияния на вашу точность.

Что же представляет собой класс оптических прицелов именуемые LPVO или у нас называемые “загонные прицелы (загонники)” или маломощную переменную оптику.  Как следует из названия, LPVO – это маломощная переменная оптика, оптические прицелы с меньшим диапазоном увеличения, чем у традиционных охотничьих прицелов. Обычно они начинаются с 1-кратного увеличения, и имеют диапазон с 4-кратным, 6-кратным, 8-кратным или даже 10-кратным увеличением. 1-6x стало стандартом для загонников и является самым популярным диапазоном увеличения.

Так почему 1х? Разве это не выглядит странно для оптического прицела, ведь на 1х можно поставить обычный коллиматор? Не стоит недооценивать мощность и универсальность истинной производительности 1x. В то время как 1x может показаться недостаточным по сравнению с традиционным охотничьим прицелом вашего дедушки, LPVO разработаны, чтобы дать вам сверхширокое поле зрения на 1x для быстрой стрельбы, такой же как коллиматорный прицел. Однако, в отличие от более «традиционных» оптических установок для тактических карабинов (коллиматоры, голографические прицелы, призматики), загонники предлагает гораздо более универсальное решение для прицеливания. LPVO имеют более полную сетку и преимущество диапазона увеличения. Объединение всего этого в одну легкую оптическую систему обеспечивает непревзойденную универсальность для обзора с близкого расстояния и более точной работы, что сделало их таким популярным выбором для большинства профессиональных конечных пользователей.

Оптические прицелы малой мощности изначально создавались для тактических задач, но они выходят далеко за пределы своей тактической ниши, поскольку на рынок вышли усовершенствованные сетки и оптические конструкции. В настоящее время их используют для охоты, особенно в районах с густым укрытием, где выстрелы несколько ограничены, а быстрое обнаружение цели для быстрых выстрелов имеет решающее значение. Как правило это загонная охота, отсюда и пошло их народное название- “загонники”. Настоящий 1x позволяет охотникам быстро находить добычу, а такие усовершенствованные функции, как сетка в первой фокальной плоскости, обеспечивают точное прицеливание на любом расстоянии. Остановимся на этом вопросе подробнее.

Нужно ли вам FFP в загоннике?

Для использования на карабине загонного прицела со второй фокальной плоскостью удовлетворит потребности 99% стрелков. Когда вы стреляете на 50 или 100 метров (что и должно быть обычно), попадание в цель размером с туловище может быть произведено примерно на 250 метров без какого-либо типа удержания. За пределами 300 метров, когда сетка используется для компенсации падения пули, если у стрелка нет дополнительного времени для регулировки параметров увеличения, вероятно, будет полезно установить прицел на максимальное увеличение, при котором сетка будет правильно откалибрована. Ведь почти все сетки в SFP откалиброваны на максимальной кратности. Кроме того, вторая фокальная плоскость обеспечит более стабильное изображение прицела, что опять же поможет повысить производительность на 1x на дистанциях CQB.

Прицелы в первой фокальной плоскости начинают давать преимущество, когда стрелок, скорее всего, столкнется с ситуацией, когда ему нужно быстро поразить несколько целей на разных дистанциях (т.е. 200 метров, затем 600 метров, а затем 800 метров). В загонной охоте у вас вряд ли произойдет подобный сценарий. Поэтому подумайте еще раз, надо ли вам переплачивать за FFP.

Если ваш стиль охоты требует быстродействующей оптики или вы хотите повысить универсальность своего любимого карабина, загонный прицел может быть именно тем, что вам нужно. В нашем магазине вы можете купить загонные прицелы ведущих мировых производителей- Vortex, Vector, Conus, Nikko Stirling и многих других. А если у вас возникли вопросы по этой статье- с радостью проконсультируем Вас по телефону +7 (968) 909-19-80 или по электронной почте info@vortex-russia.ru.
