Тепловизионный прицельный комплекс VENOX «РУБЕЖ»

Характеристики

Описание

VENOX «РУБЕЖ» — это специализированный тепловизионный прицельный комплекс, предназначенный для круглосуточного применения на вооружении мобильных огневых групп и зенитных установок. Комплекс ориентирован на поиск, обнаружение и поражение воздушных целей — беспилотных летательных аппаратов и других низколетящих объектов, а также может использоваться для наблюдения и ведения огня по наземным целям.

Комплекс устанавливается на стандартную планку Picatinny, а при монтаже на ЗУ-23-2 комплектуется дополнительной планкой, которая крепится на штатные посадочные места зенитной установки. Это обеспечивает универсальность применения без сложных доработок.

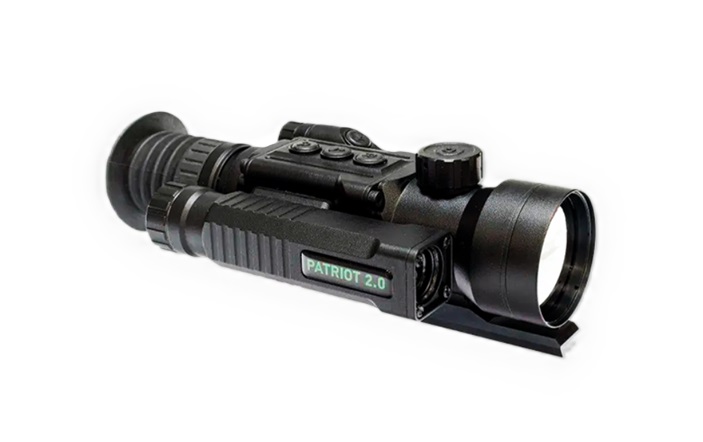

В основе комплекса — VENOX Patriot 640 LRF 2.0, прицел, проверенный не просто временем, а реальными боевыми задачами. Это не маркетинговая новинка, а инструмент, который уже заслужил доверие расчётов и подтвердил свою надёжность там, где отказ недопустим. Качественная оптика, стабильная работа в сложных условиях видимости — именно за это Patriot ценят на передовой.

Особенности тепловизионного комплекса Venox Рубеж:

Обнаружение и наблюдение

Комплекс обеспечивает уверенное обнаружение целей на дистанции до 2200 метров. Сенсор 640×512 с шагом пикселя 12 мкм и чувствительностью ≤40 мК формирует детализированное изображение с высокой различимостью тепловых контрастов. Частота обновления 50 Гц гарантирует плавную картинку при сопровождении движущихся объектов — критически важно при работе по БПЛА.

Оптическое увеличение 1,7× позволяет комфортно наблюдать за пространством в широком секторе, а цифровой зум 2× и 4× помогает детально рассмотреть цель при необходимости.

Выносной монитор

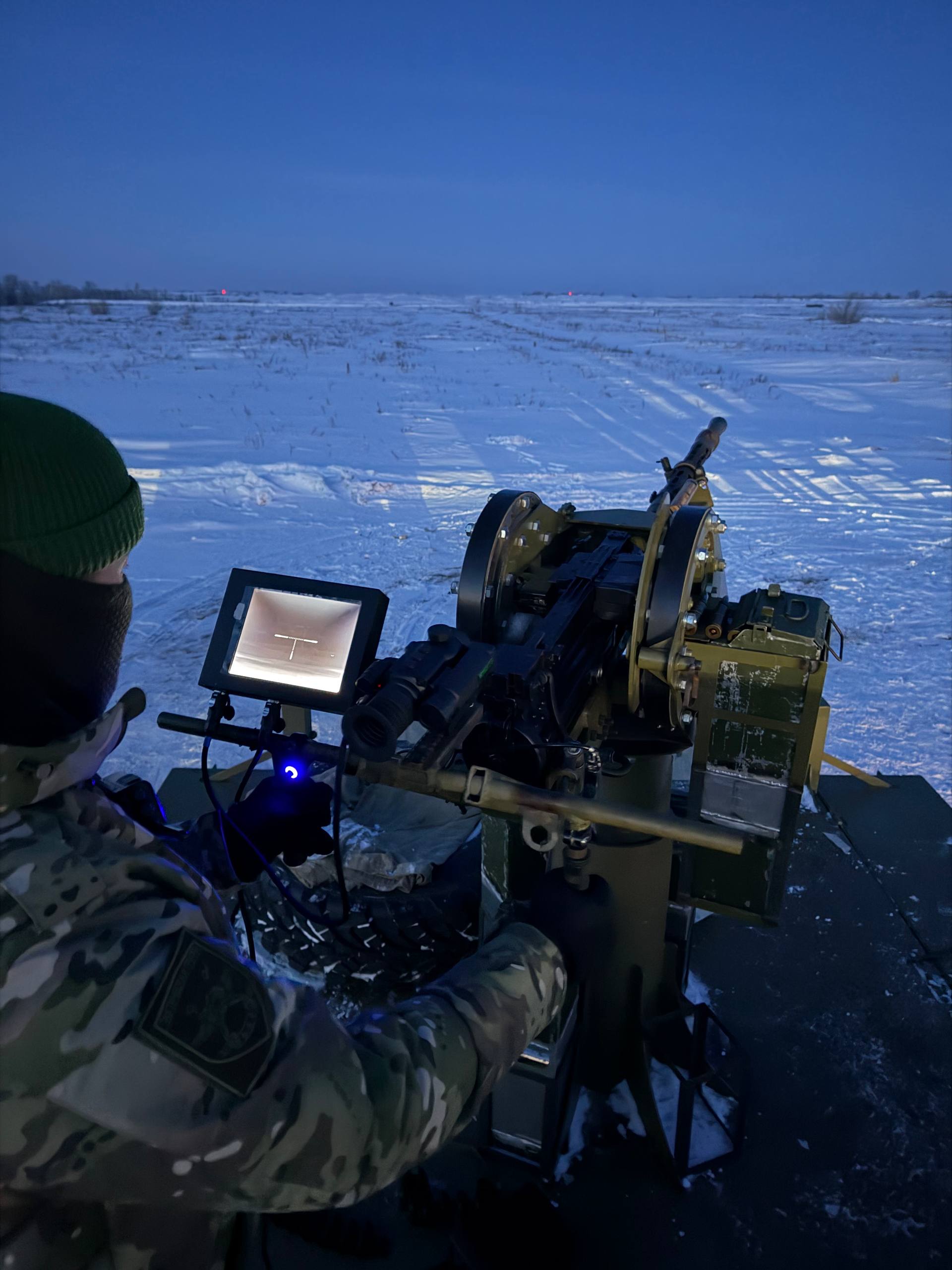

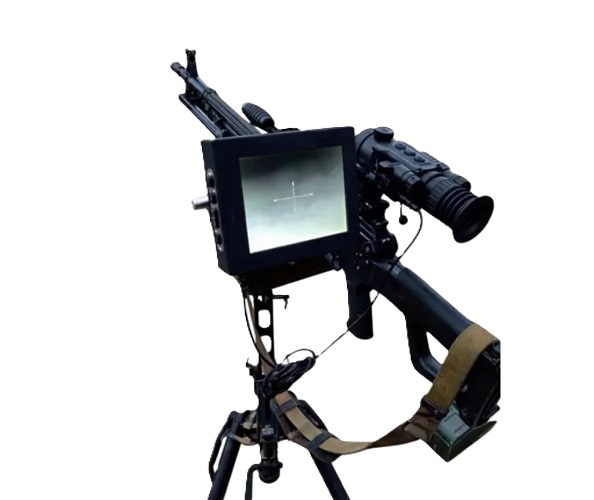

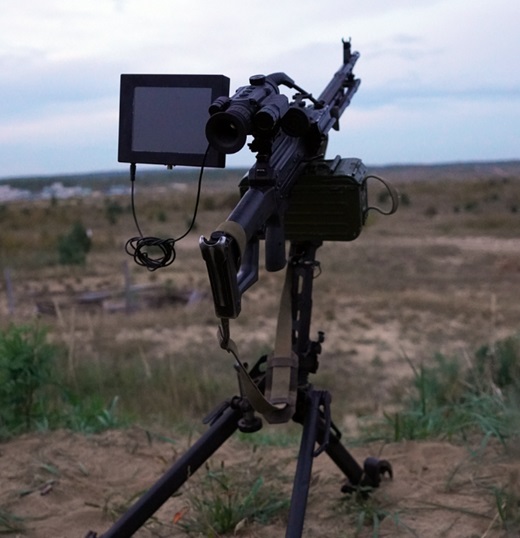

Ключевая особенность комплекса — использование выносного OLED-монитора диагональю 178 мм с разрешением 800×600. Экран размещается в удобном для стрелка положении и не перекрывает естественный обзор местности. Это позволяет одновременно контролировать тепловизионное изображение и визуально отслеживать обстановку вокруг, а также быстрее реагировать на внешнее целеуказание:

• прожекторы и фонари

• лазерные целеуказатели

• трассирующие боеприпасы

• другие средства наведения

Совместимость с вооружением

Комплекс «РУБЕЖ» адаптирован для установки на следующие образцы вооружения:

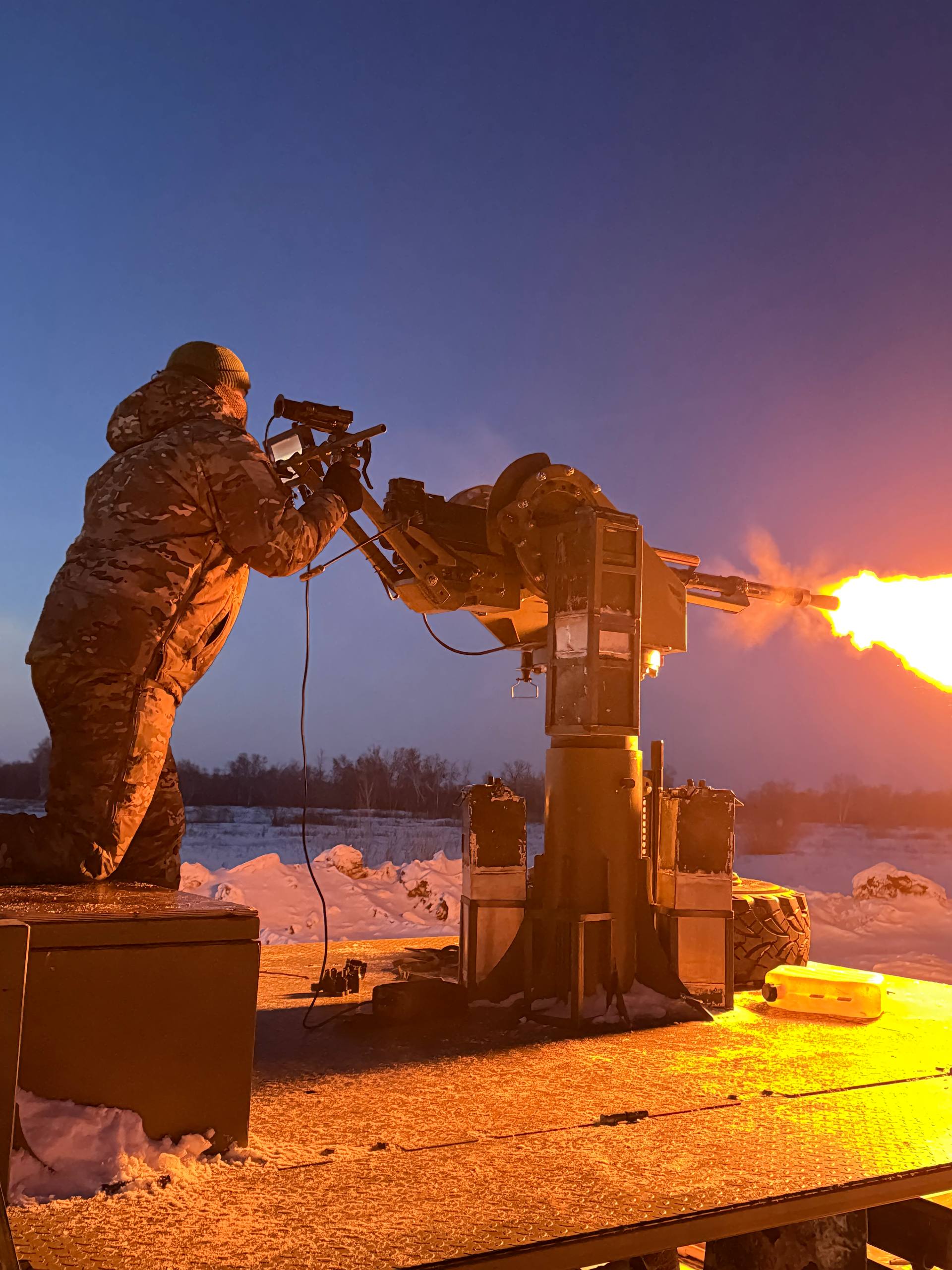

• ЗУ-23-2 (с дополнительной планкой)

• НСВ-12,7 «Утёс»

• ДШКМ

• «Печенег»

• КПВ

• Другие системы с планкой Picatinny или штатными посадочными местами

Демпфирующий кронштейн обеспечивает надёжную фиксацию прицела, выдерживая интенсивную отдачу при стрельбе крупными калибрами.

Запись и передача данных

Встроенная память объёмом 32 ГБ позволяет записывать видео наблюдений и стрельб. Встроенный микрофон записывает звуковое сопровождение — полезно для разбора работы расчёта. Модуль Wi‑Fi обеспечивает передачу данных на совместимые внешние устройства.

Особенности конструкции и эксплуатации

Защита и климатические условия

• Корпус IP66 — полная защита от пыли и сильных водяных струй

• Рабочий диапазон температур — от −30 до +50 °C

• Конструкция рассчитана на эксплуатацию на оружии с высокой отдачей

Питание

Прицел может работать:

• от сменного аккумулятора формата 26650

• от внешнего аккумулятора ёмкостью 96 000 мА·ч (входит в комплект)

Профили пристрелки

В памяти устройства предусмотрено 3 профиля пристрелки, что позволяет быстро переключаться между разными единицами оружия или типами боеприпасов без повторной настройки.

Порядок сборки и установки

1. Прицел устанавливается на планку Picatinny с помощью демпфирующего крепления.

2. Выполняется пристрелка в соответствии с паспортом устройства.

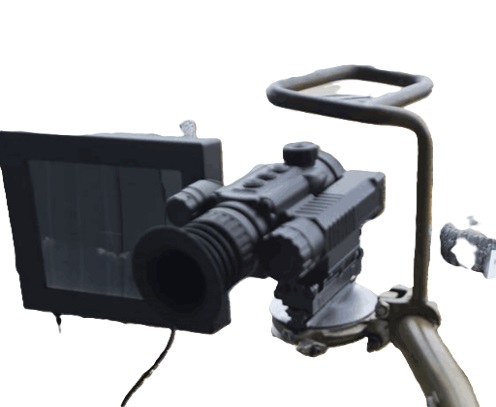

3. На левой стороне крепления в резьбовое отверстие устанавливается несущая штанга для монитора.

4. С помощью крепёжного зажима на задней стороне монитора экран фиксируется на штанге.

5. Регулируется угол наклона монитора для комфортного наблюдения в естественном положении стрелка.

6. Затягиваются крепёжные винты хомута и контрящий винт для предотвращения проворачивания монитора при отдаче.

7. Прицел и монитор соединяются видеокабелем через соответствующие разъёмы (фиксаторы на концах кабеля одинаковы, ориентация не имеет значения).

8. Подключается внешний аккумулятор или устанавливается сменный элемент 26650.

Кому подходит комплекс «РУБЕЖ»

• Мобильным огневым группам ПВО

• Подразделениям, использующим ЗУ-23-2 и крупнокалиберные пулемёты

• Расчётам, работающим по БПЛА и низколетящим целям

• Подразделениям, ведущим наблюдение и огонь в ночное время и условиях ограниченной видимости

Что в комплекте:

• Тепловизионный прицел VENOX Patriot V2.0 640/F40

• Выносной OLED-монитор (178 мм, 800×600)

• Несущая штанга для монитора

• Демпфирующий кронштейн (Picatinny)

• Планка для ЗУ-23-2 (при необходимости)

• Видеокабель с фиксаторами

• Внешний аккумулятор 96 000 мА·ч

• Сменный аккумулятор 26650

• Зарядное устройство

• Крепёжные элементы

• Руководство по эксплуатации
